Шина автоматики дротова L -5S TECH

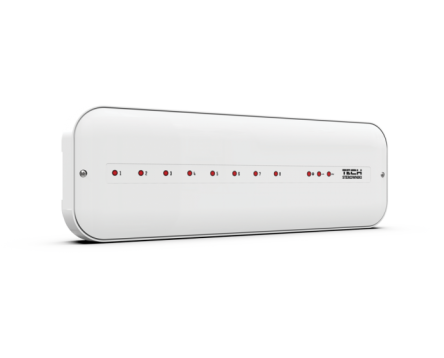

Монтажна планка TECH L-5s – це контролер, що на основі сигналу двопозиційних кімнатних регуляторів керує роботою термоелектричних приводів. Цей контролер є провідним, тобто. передача сигналу від терморегуляторів до монтажної планки відбувається за проводами.

Провідний контролер для термостатичних клапанів

Функції, які виконує контролер:

• здатність обробляти макс. 50 термостатичних приводів із 8 кімнатними регуляторами
• 16 виходів напруги 230 В (2 виходи на зону) або навантаження кожної зони до 0,3 А (~ 70 Вт)
• один вихід 230 В на насос
• безпотенційний контакт (для керування додатковим нагрівальним пристроєм)

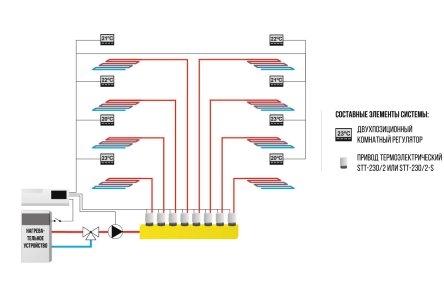

При досягненні заданої температури у всіх приміщеннях (зонах), контролер закриває всі термоелектричні приводи на гребінці, вимикає насос і опалювальний прилад через сухий контакт, так як немає необхідності в їх роботі. Як тільки в одному приміщенні температура падає нижче заданої на гістерезис - контролер відкриває термоелектричні приводи, що обслуговують цю зону, включає насос і включає нагрівальний прилад.

Монтажна планка L-5s працює тільки з нормально закритими термоелектричними приводами TECH STT-230/2 та TECH STT-230/2S (або приводами інших виробників) з напругою живлення 230В.

Максимальна кількість термоелектричних приводів, що обслуговуються, в одній зоні залежить від потужності використовуваного приводу. Сумарне навантаження приводів для однієї зони не повинно перевищувати 66 Вт.

Приклад:

Потужність приводу TECH STT-230/2 – 2 Вт
Кількість приводів на зону - 66: 2 = 33 прим.
